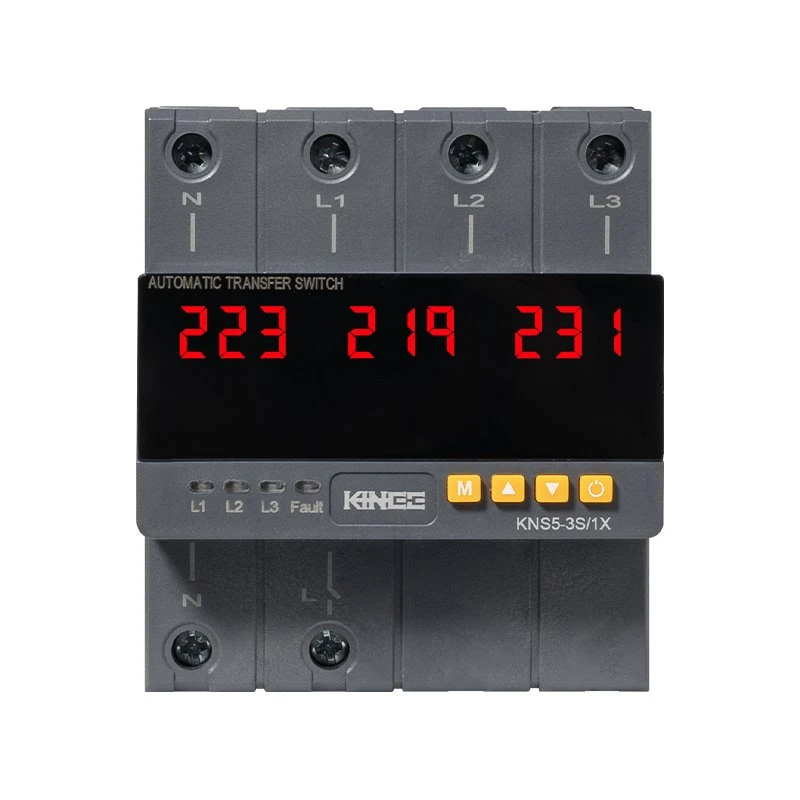

Mahsulot taqdimoti

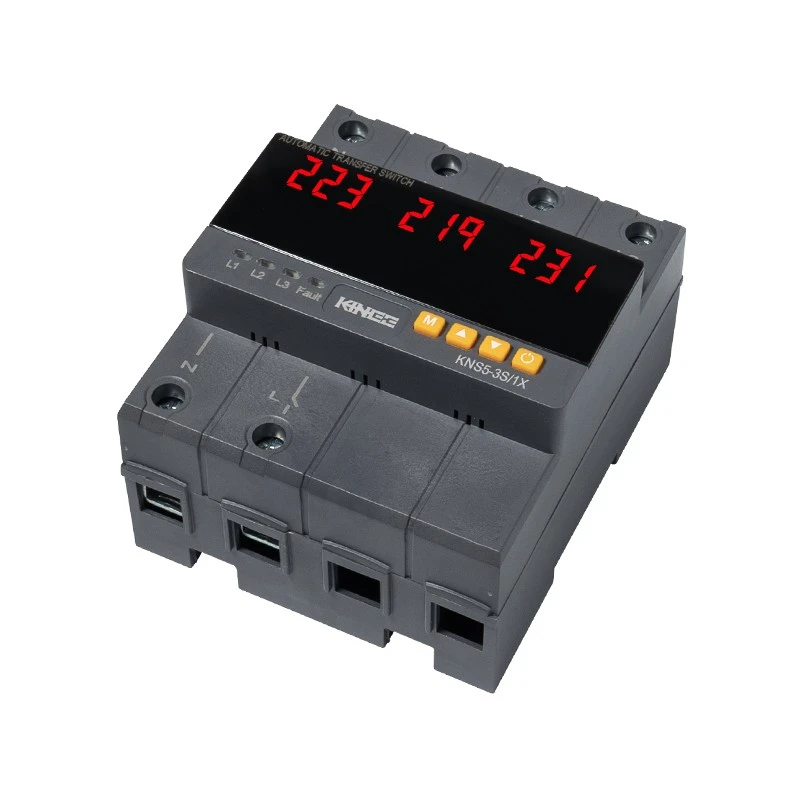

KNS5-3S/1X uch-displeyli ikki quvvatli uzatish kaliti ish kuchlanishi AC230V bo'lgan AC 50/60Hz davrlari uchun mos keladi. Ushbu aqlli uzatish kaliti uy elektr xavfsizligini ta'minlash va oila a'zolarini potentsial xavflardan himoya qilish uchun uchta displey va avtomatik kuchlanishni sozlash imkonini beradi. U maishiy texnika, fabrikalar va shunga o'xshash ilovalarda keng qo'llaniladi.
Mahsulotda avtomatik almashtirish, sozlanishi qiymatlar va ustuvor bosqichlar ketma-ketligi mavjud. 3 tomonlama bir fazali quvvat uzatish kaliti sifatida, u kontaktlarning zanglashiga olib keladigan kuchlanishni avtomatik ravishda tekshiradi va kuchlanish juda yuqori yoki juda past bo'lganda foydalanish mumkin bo'lgan kontaktlarning zanglashiga olib o'tadi. Dastlabki kontaktlarning zanglashiga olib keladigan kuchlanishi normal holatga qaytganda, ushbu 3 yo'nalishli bir fazali quvvat uzatish kaliti asl zanjirga qaytadi. Ushbu mahsulot ixcham tuzilishga va jozibali ko'rinishga ega va MCB seriyali mahsulotlar bilan parallel ravishda o'rnatilishi mumkin.
Mahsulot standartlarga mos keladi: JBT 12762, JGJ242-2011. Ishonchli 3 tomonlama bir fazali quvvat uzatish kalitini talab qiladigan ilovalar uchun KNS5-3S/1X ideal yechim taklif etadi.
Mahsulot tavsifi
1. Avtomatik uzatish o'tkazgich: "Ustuvorlik" bosqichi bilan
2. Mikrokontroller asosida
3. Tutqichlar orqali parametrlarni sozlash
4.Haddan tashqari kuchlanish va past kuchlanishdan himoya qilish
5. Haddan tashqari oqimdan himoya qilish
5.Ish kuchlanishining LED ko'rsatkichi

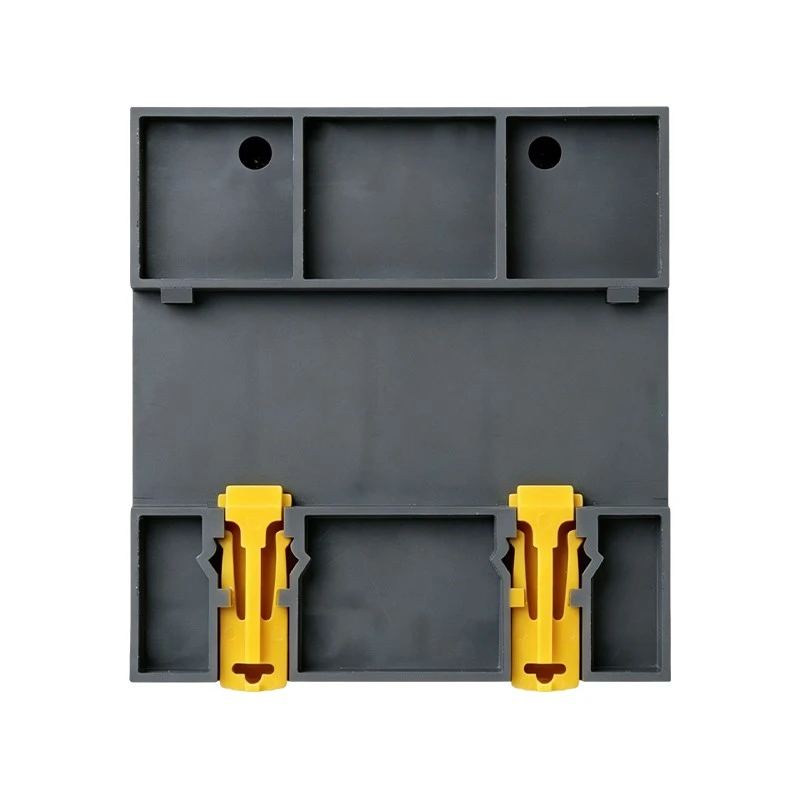

6.Din-relsga oʻrnatish
7.Sof vazni: 378g
8. Hajmi: 90 * 96 * 66 mm (W * L * H)
Funktsiya
1. Haddan tashqari-kuchlanishdan himoya
2.Kuchlanishdan himoyalangan-
3. Haddan tashqari-joriy himoya
5.Kuchlanish displeyi (kuchlanishni o'lchash)
6. Joriy displey (joriy o'lchov)
7. Voltajni kalibrlash: Voltaj +-9.5% sozlanishi.
8. Joriy kalibrlash: joriy +- 9.5% sozlanishi
Asosiy texnik parametrlar
|
Parametr |
Qiymat |
|
Ta'minot terminallari |
N, L1, L2, L3 |
|
Nominal besleme kuchlanishi |
AC 3 * 220V (N-L1/L2/L3) |
|
Nominal chastota |
40/50/60/70Hz |
|
Umax sozlamalari diapazoni |
230-300V |
|
Umin sozlash diapazoni |
140-210V |
|
Avto{0}}qayta yopish kechikishi (ton) |
1-600s |
|
Kechiktirishni ustuvor bosqichga qaytarish |
1-600s |
|
Kechiktirishni zahira fazalariga o'tkazing |
<0.2s |
|
Kuchlanish histerizisi |
5V |
|
Haddan tashqari kuchlanishning kechikishi |
0,1s; 350V dan katta yoki unga teng: 0,02s |
|
Past kuchlanishdagi uzilish kechikishi |
0,1s; 350V dan katta yoki unga teng: 0,02s |
|
Voltajning aniqligi |
<1% |
|
Maks. ish fazasining kuchlanishi |
350V |
|
Nominal ish oqimi |
63A/80A/100A |
|
Maks. ish oqimi |
63A/80A/100A |
|
Ifloslanish darajasi |
3 |
|
Elektr hayoti |
10⁵ |
|
Mexanik hayot |
10⁶ |
|
Balandlik |
2000 m dan kam yoki unga teng |
|
Atrof-muhit harorati |
-25 daraja ~+50 daraja |
|
Ruxsat etilgan nisbiy namlik |
40 gradusda 50% dan kam yoki unga teng (kondensatsiyasiz) |
|
Saqlash harorati |
-25 daraja ~+55 daraja |
|
Supero'tkazuvchilar o'lchami |
0,5 mm² ~ 1 mm² |

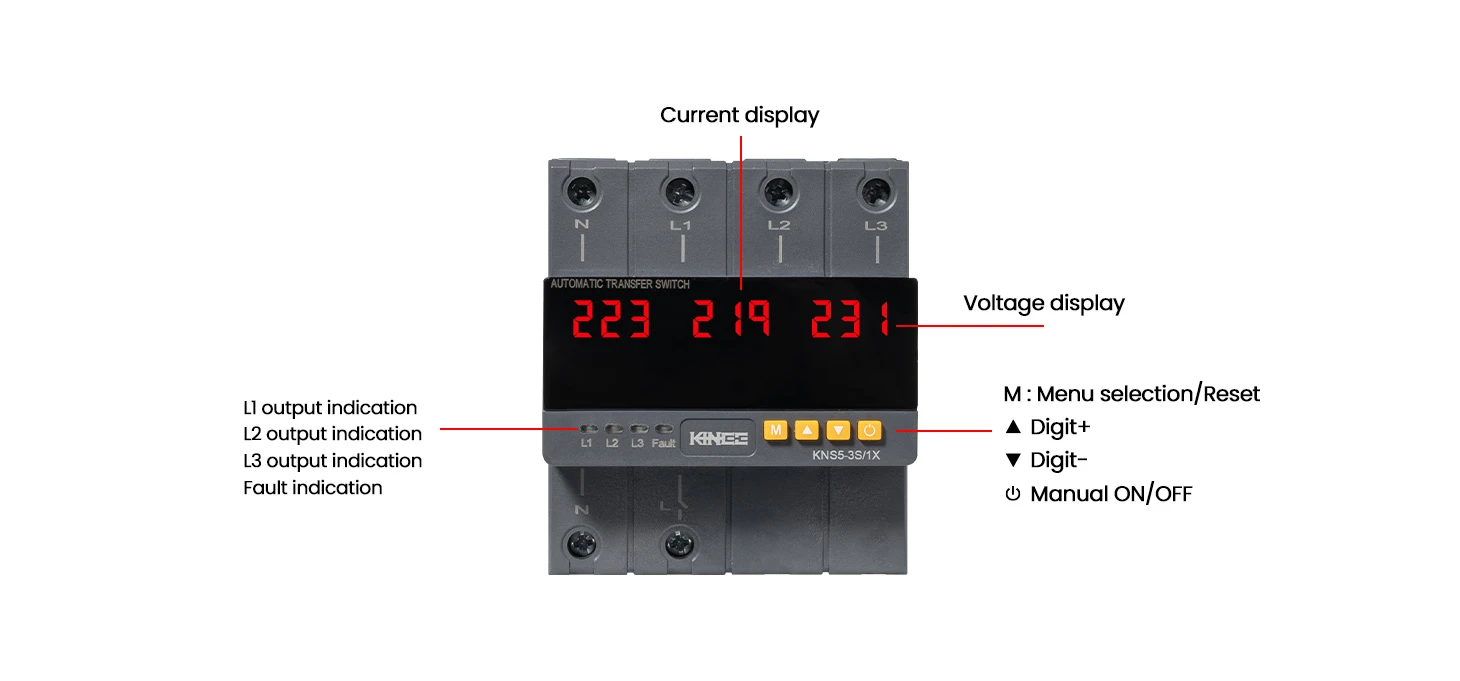

Old panel funktsiyasi Kirish
O'lchamlari
